Дневные ходовые огни: как сделать своими руками?

Можно ли сделать ДХО своими руками? Светодиодные дневные ходовые огни экономичны и экологичны. Они потребляют значительно меньше расходуемого топлива, не перегревают двигатель, дольше служат, обладают меньшей яркостью, что позволяет не ослеплять встречных водителей, устойчивы к ударам, и защищены от проникновения грязи и пыли.

Для чего необходимы ходовые огни дневного света

Прежде всего ДХО обеспечивают безопасность в пути. В чём это заключается? Вы пользуетесь фарами дневного света, представим ситуацию, когда одна их них перегорает. Часто в дневное время водители не замечают, что лампа вышла из строя.

Далеко не каждый автомобилист может переставить лампочку, или конструкция машины не позволяет сделать это самостоятельно — проблему решить сложно, особенно когда надо ехать. Перегоревшие ходовые огни дневного света в таком случае проблему не создают.

Правовая ситуация в Украине и в России

В 2010 году Правила дорожного движения (ПДД) России были обновлены поправками, согласно которым все автомобили должны передвигаться в любое время с включённым ближним светом фар, или ДХО, или противотуманных фар.

Это изменение даёт возможность автомобилю быть более заметным на дороге и увеличивает качество ориентации при плохих погодных условиях. Поправки обозначили само объяснение ДХО, оговаривают нормативные требования к ДХО и к их установке.

На территории Украины изменения в ПДД, касающиеся дневного света, вступили в силу с 15 апреля 2014 года. Они обязывают все транспортные средства соблюдать это требование в период с 1 октября по 1 мая.

Главные отличия дневных ходовых огней от ближних фар

Чем отличаются ДХО от ближних фар?
Многие задают вопрос: а зачем устанавливать ДХО, если можно обойтись ближним светом?

Ходовые огни дневного света — что это такое? Давайте разберемся:

  1. В силу того, что ближний свет виден днём плохо, рассматривать его можно только как компромисс. ДХО выигрывают за счёт яркости, что обеспечит и высокую заметность.
  2. Учитывая, что днём дорогу видно, есть вероятность просто забыть включить ближний свет и как результат получить штраф.
  3. Светодиодные ДХО использовать значительно выгоднее, так как они потребляют в 10-20 раз меньше энергии.

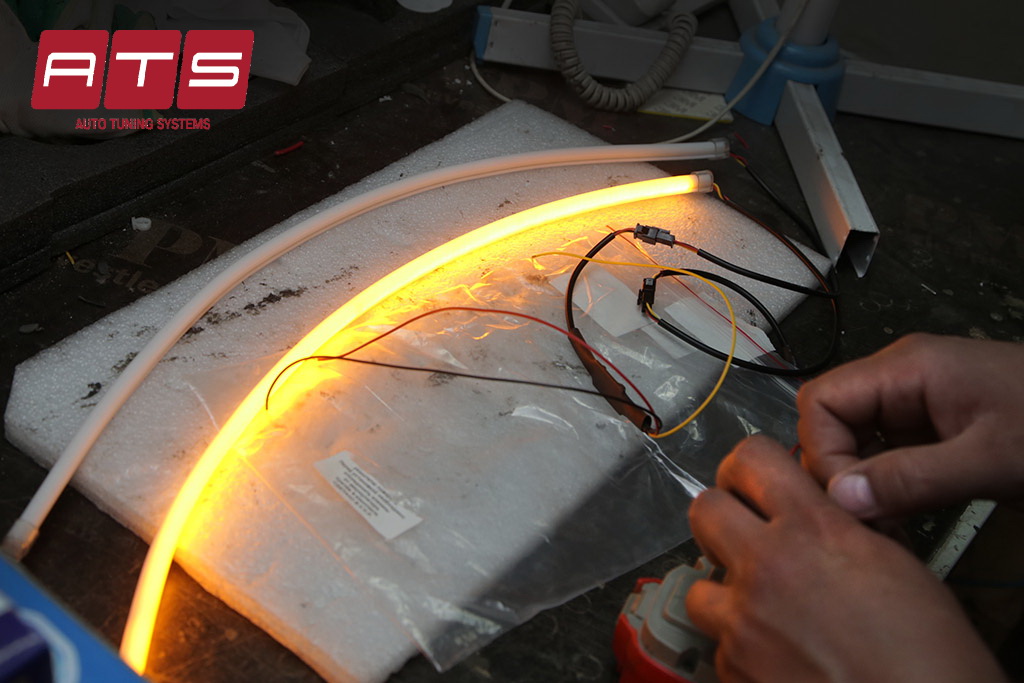

  4. Благодаря гибкому прорезиненному корпусу, вы можете использовать гибкие ходовые огни дневного света, которые легко изгибаются на боковых местах бампера.

Требования к ходовым огням дневного света, согласно Правилам ЕЭК ООН №48

Если вы выбираете ходовые огни дневного света, определили их функцию и преимущества использования, тогда стоит поговорить о требованиях, предъявляемым к ним.

Это касается установки, количества, размещения, геометрической видимости, направления и вопросов по функциональной электрической схеме, что описывается в основных разделах.

Кратко перечислим эти требования:

  1. ДХО устанавливается в количестве двух штук, запрещается устанавливать на прицепах.
  2. Не предполагается предписаний по схеме монтажа.
  3. Существуют определённые ограничения по размещению относительно уровня грунта, краёв видимых поверхностей, с обязательным условием, чтобы водителю непосредственно или в результате отражения не мешал излучаемый свет.
  4. Должно быть обеспечено автоматическое включение ДХО.

рассчитываем расход топлива самостоятельно

Не знаете, автомобиля? В этой статье вы найдете исчерпывающую информацию по расходу топлива.

Что выбрать — механику или автомат? статья расскажет вам о всех плюсах и минусах как механики, так и автомата.

Какой кроссовер выбрать? По этому адресу указан рейтинг бюджетных кроссоверов, с учетом цены и качества.

Ходовые огни дневного света своими руками

Учитывая небольшую стоимость как самих ДХО, так и их установки, есть возможность сделать ходовые огни дневного света своими руками.

Для этого потребуются следующие элементы:

  • противотуманные фары
  • алюминиевые пластинки
  • светодиодная лента

Как установить дневные ходовые огни: фото, пошаговая инструкция

  1. Приобретаем недорогие противотуманки и аккуратно разбираем их.

    разборка противотуманных фар

  2. Размягчить герметик, на который посажены стекла можно строительным феном, обдувая им осветительный блок со всех сторон.

    Если обработка направленной струей горячего воздуха не помогла, поместите фары в духовку и подержите 5 минут при температуре 100 градусов.

  3. Осторожно отделяем стекло от платформы при помощи тонкой отвертки.
  4. Для экономии времени сразу тонируем стекла. Приклеивать можно простую китайскую тонировку, хотя дорогие материалы тоже подойдут.

    тонировка фар для ДХО

  5. Пока тонировка сохнет, переходим к монтажу внутренностей: отсоединяем провода, планку держатель, стекло, рассеиватель и корпус.
  6. Вырезаем подложки под светодиоды из алюминиевых пластинок. Их поверхность должна быть плоской, ровной и без коррозии.

    подложки для светодиодов

  7. Затем пластинки сажаем на силиконовый герметик, крепим к внутреннему корпусу рассеивателя и даём ему время подсохнуть.
  8. С помощью светодиодной ленты делаем световые элементы. Использовать рекомендуется ленту с силиконовой защитой.

    Как сделать световые элементы для ДХО?

    Элементы состоят из 2-х полос, горизонтально закрепленных на алюминиевые платформы.

  9. Сажаем ленты на силиконовый герметик и производим спайку.
  10. После того как все детали закрепятся, производится монтаж затонированных стекол. Их тоже сажаем на герметик.
  11. Рассеиватель можно сделать двумя способами: вылить из эпоксидной смолы или фрезеровать оргстекло. Первый способ более дешёвый и доступный.

Смотрите видео о том, как сделать ДХО своими руками:

Нюансы при подключении дневных ходовых огней своими руками

Подключение самодельных дневных огней к общей системе электрики автомобиля производится в несколько этапов:

  • переделка стандартной схемы включения противотуманок на включение после зажигания (можно использовать тиристоры любого вида, главный критерий – допустимый ток 0.3 Ампера, мощность резисторов должна составлять 0,25 Ватт и 10 кОм)
  • демонтаж «нулевого» контакта с обмотки реле, отвечающего за подъем стекол
  • изоляция демонтированного контакта
  • подключение контакта от клавиши включения ПТФ к обмотке реле стеклоподъемников
  • монтаж готовой схемы в корпус реле в монтажном блоке

Если все сделано правильно – ДХО будут включаться вместе с запуском двигателя.

делаем развал-схождение своими руками

Не знаете, как сделать ? Вся информация по этому вопросу указана в данной статье.

Нужно ли менять права при смене фамилии? вы найдете исчерпывающий ответ о правилах замены водительских прав.

Как происходит процесс замены прав в Украине? Тут дана вся информация о действующих правовых нормах.

Дневные ходовые огни своими руками: схема

схема подключения ДХО По требованиям дневные огни должны автоматически включаться вместе с запуском двигателя. Производить их включение и выключение надо без помощи дополнительного инструмента (то есть непосредственно из салона автомобиля).

Для этого ДХО коммутируется в блок подачи напряжения на центральные фары. Наиболее распространенной законной схемой установки является схема подключения, при которой дневные огни включаются вместе с фарами.

Следует помнить, что установка ДХО своими руками должна придерживаться требований ГОСТ Р 41.48-2004, которые обязывают всякое изменение в описании доводить до сведения Органа по сертификации.

Этот орган может вынести два вердикта:

  • прийти к заключению, что транспортное средство соответствует стандартным требованиям и изменения, которые внесли, не окажут отрицательного влияния
  • запросить дополнительный протокол лаборатории, которая уполномочена проводить испытания

О законности самостоятельной установки ДХО

Обновлённые правила дорожного движения Украины определили, что сделанные дневные ходовые огни своими руками остаются вне закона.

Даже если вы будете устанавливать их на государственной СТО, процесс будет называться переоборудованием и может караться штрафом.

Выход всё же существует. Есть вариант легализации посредством официального разрешения. Его выдаёт Центр Безопасности Дорожного Движения МВД Украины или «ГОСАВТОТРАНСИИПРЕКТ». После исследования автомобиля вносится запись в техпаспорт.

В России самостоятельная установка признаётся законной. Основанием для этого является постановление от 10.09.2009 № 720 Правительства РФ.

Дневные ходовые огни: установка своими руками, видео

подключение ДХО по ГОСТу
Выбрав ДХО, перед вами предстоит важный этап – их установка. При покупке ДХО, их комплектуют сопутствующими товарами для подсоединения. Если Вы не знаете, как подсоединить дневные ходовые огни, схема подключения также входит в комплект.

Определившись с местом, начинаем саму процедуру, которая состоит из ряда шагов:

  1. Если ходовые огни монтируются в решётку, а не в специальную нишу, то её обязательно снимают.
  2. Место, к которому будет крепиться скоба, обезжириваем мыльным раствором.
  3. На обработанное место клеем двухсторонний скотч, соответствующей формы (вместо скотча как вариант можно просверлить отверстия дрелью и зафиксировать зажим саморезами).
  4. крепим скобу к скотчу, предварительно сняв защитную плёнку.
  5. Прежде чем зафиксировать провод, который идёт от корпуса, его важно протянуть в специальные отверстия зажима (но не торопитесь вставлять корпус, чтобы он не защёлкнулся, его будет сложно вынуть).
  6. Устанавливаем блок управления дневных ходовых огней, целесообразней это сделать возле аккумуляторной батареи и желательно дальше от двигателя, чтобы не перегревать мотор.
  7. К блоку включения дневных ходовых огней подключаем сами фонари, посредством помещения кабелей во входящий в комплект разъём.
  8. Проверяем автоматичность их работы, которую обеспечивает реле дневных ходовых огней.
  9. Закрепляем центральный модуль и ДХО, вставляя в установочную скобу и защёлкнув.
  10. Протягиваем провода и осторожно укладываем их в подкапотное отделение авто, закрепив входящими в комплект стяжками. Очень опасно крепить их к трубке радиатора, шлангу или топливопроводу.
  11. Ставим решётку, включаем зажигание.

Остались вопросы по установке ДХО своими руками? Смотрите видео по установке дневных ходовых огней на ВАЗ 2110:
