Переделка штатной подсветки приборной панели, на диодную (Ниссан SX200 S13) Если у вас руки не под х. заточены, и у вас есть терпение и время, то данная тема как раз для вас!!! 8))1. Снимаем и разбираем приборную панель, только аккуратно что бы ничего не сломать!!!2. Очень внимательно и аккуратно снимаем стрелки приборов!!! ВНИМАНИЕ перед тем как снять их, пометьте их фиксированное положение, то есть, ту точку в которой стрелка или её шток упирается в ограничители самого магнита на катушке!!! Это нужно сделать, для того чтобы поставить стрелки правильно, в том же положении что они были с завода!

3. Откручиваем полотно циферблата, и с обратной стороны с помощью растворителя и ваты, стираем точечный слой светорассеивателя в местах цифр и элементов циферблата, которые должны светится, это делается для того чтобы был равномерный свет по всей поверхности светящихся элементов!!! ВНИМАНИЯ пред тем как тереть полотно попробуйте с начала на краю этого полотна, так как разные растворители могут стереть и повредить полностью полотно и могут стереть тёмный затемняющий фон!!!


4. Берем рассеиватели светового луча, и по окружности с помощью электро напильника делаем площадку под диоды в том место, где проходит шток стрелки!


5. Берем ленту с диодами, и выпаиваем их из неё,
после проверяем каждый диод с подошью 12 В и резистора на 2кОм, потому что диоды боятся перегрева и высокого напряжения и могут при выпайки выйти из строя!!!


6 Начинаем спаивать конструкцию из 3 диодов и резистор «последовательно». Для этого нужно набраться огромным терпением, обзавестись тонким паяльником и третьей рукой (специальный инструмент для пайки мелких деталей как на фото).


ВНИМАНИЕ!!! Если вы после бурной ночи, то лучше отложить данный вид работы на следующий день, так как вы услышите от себя много мата, и вам очень сложно будет паять мелкие детали с дрожащими руками!!! 8))))

Опять проверяем диоды на работоспособность!!!


7 Монтируем диоды на площадку рассеивателя, которую уже подготовили!


8 С помощь тонкой медной проволоки (можно использовать проволоку со старой катушки какого-нибудь выпрямителя), прокладываем дорожки питания +\- по рассаеивателю, путём в впаивания их в пластмассу.


9 Снова проверяем диоды и пайку.

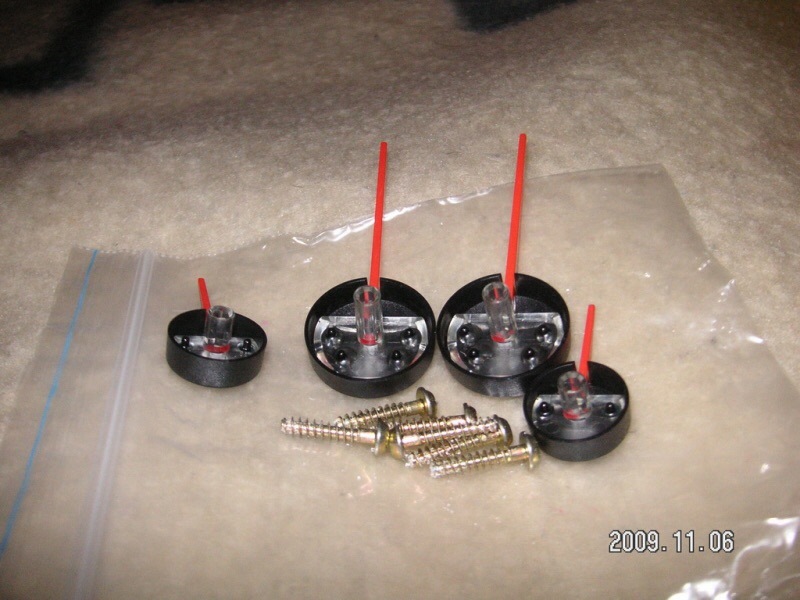

Вот экземпляры как должны получится стрелки!


10 Проделываем такую же работу со всеми рассеивателями!


11 Питание стрелок можно взять откуда угодно, я взял с плат приборов, и подключил подсветку стрелок на зажигание (когда я включу зажигания у меня загорятся стрелки приборной панели)

Изображение 12 Далее берём другой тип диодов в силиконе, сзади на этой ленте находиться двусторонний скотч, что облегчает монтаж диодной ленты.


13 Режем ленту на кусочки по три диода с резистором! спаиваем эти кусочки с помощью изолированного провода.


14 Проверяем пайку


15 монтируем их внутри панели так, чтобы добиться равномерного и яркого свечения приборки


16 Внимание перед тем как собрать панель убедитесь, что вся проделанная работа нормально функцианирует, нигде нету замыкания и всё встаёт на свои места!!!

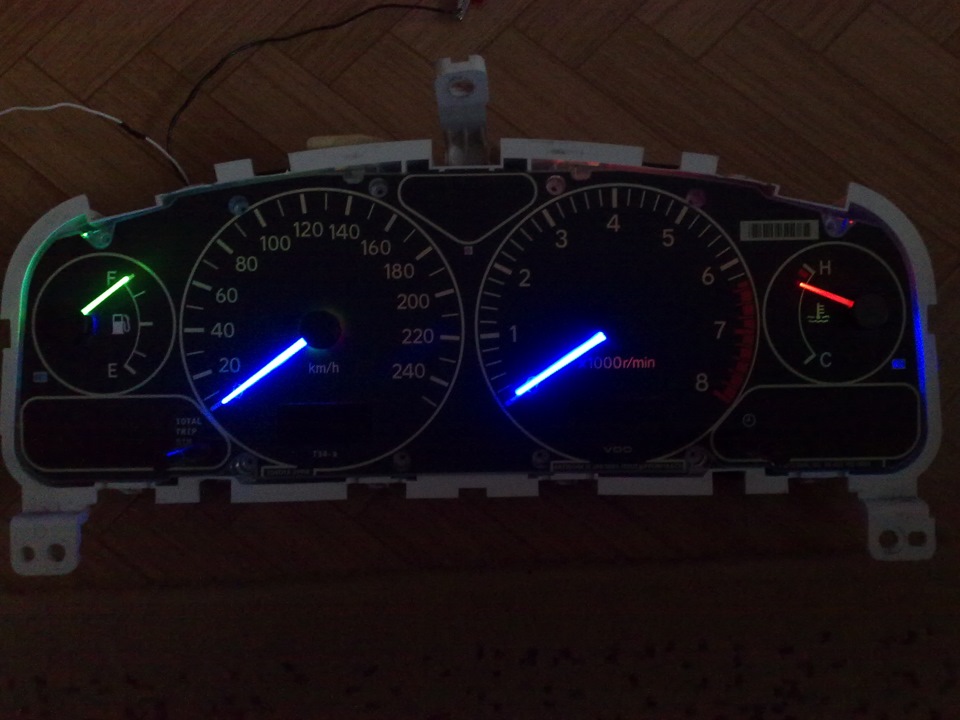

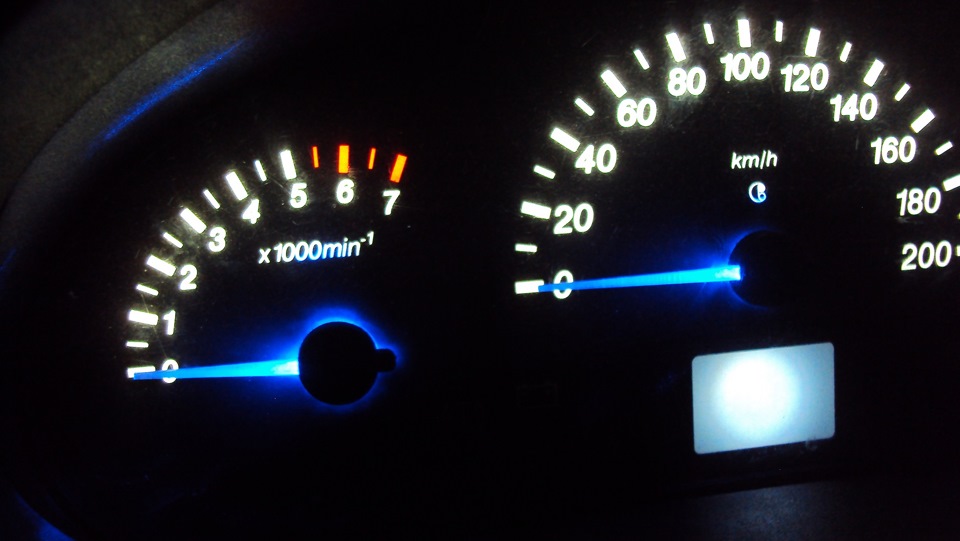

17 Ну вот что получилось!!! Цветами можно варьировать как хотите, зелёные стрелки красные цифры или вообще все стрелки разные все цифры тоже разным цветом 8)))) За одно можно и километраж подкоректировавать!!!
